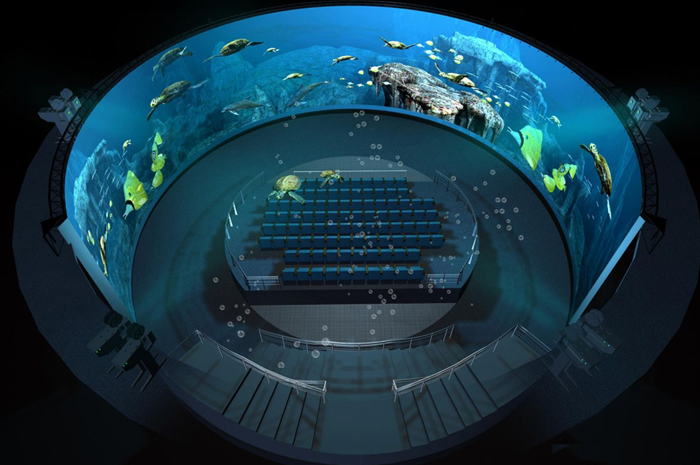

環幕投影：
環幕投影又稱環幕投影系統，包含環幕系統和環幕投影。環幕投影系統分為立體環幕投影和非立體環幕投影。環幕（立體）投影系統是一種視聽高度沉浸的虛擬仿真顯示環境，采用多臺投影（通道）組成的環形投影屏幕，環形幕半徑通常有100～360弧度不等，由于其屏幕半徑寬大，觀眾的視覺完全被包圍，再配合環繞立體聲系統，使參與者充分體驗一種高度身臨其境的三維立體視聽感受，獲得一個具有高度沉浸感的虛擬仿真可視環境，是傳統平幕顯示設備不能比擬的，環幕投影最重要的應用就是立體投影系統。
立體投影系統：

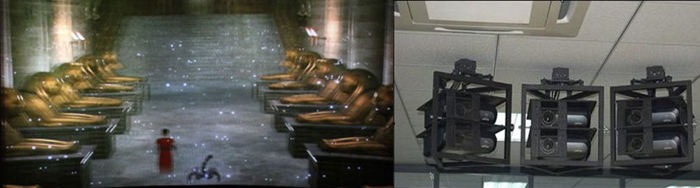

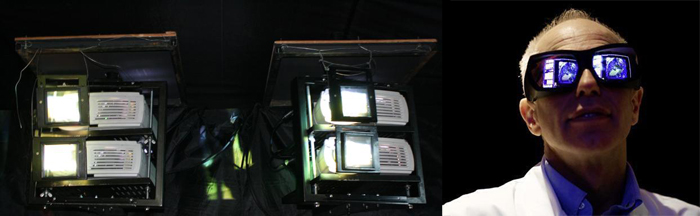

立體投影分為主動式和被動式立體。被動式立體投影系統是使用兩臺投影機，一臺投射左眼圖像，另外一臺投射右眼圖像，將左右眼圖像同時投射到屏幕上，投影機鏡頭前安裝偏振光片，使投射的光線變成偏振光，而觀眾配帶的立體眼鏡的鏡片也是偏振光片，并且左眼的偏振片與投射左眼圖像的投影機的偏振光片的偏振方向是相同的，右眼的偏振片與投射右眼圖像的投影機的偏振光片的偏振方向是相同的，這樣左眼圖像只能透過左眼鏡片，而右眼圖像也只能透過右眼鏡片，從而使觀眾看到立體的圖像，一般的投影方式都是由一個圖形通道驅動一臺投影機。在多投影機的系統中就需要都投影通道來支持，這就是多通道立體環幕系統。

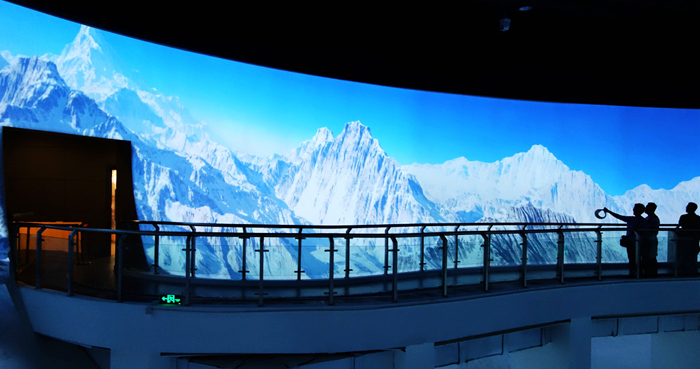

多通道立體環幕系統
根據環幕尺寸的大小，環幕按照通道和環形幕半徑的大小來區分，通常為90、120 、135、180、240、270、360度弧度不等，一般分為雙通道、三通道、七通道等，其中雙通道和三通道時最常用的。雙通道和三通道立體虛擬仿真環幕投影大屏幕是虛擬三維投影顯示系統中一種沉浸式虛擬仿真顯示環境，這個系統采用邊緣融合技術把多臺投影打出的圖像形成立體數字圖像實時輸出并顯示在一個超大幅面的平面投影幕墻上，使觀看和參與者獲得一種身臨其境的虛擬仿真視覺感受。通常用于一些大型的虛擬仿真應用：虛擬戰場仿真、數字城市規劃、三維地理信息系統等大型場景仿真環境、展覽展示、工業設計、教育培訓、會議中心等專業領域。

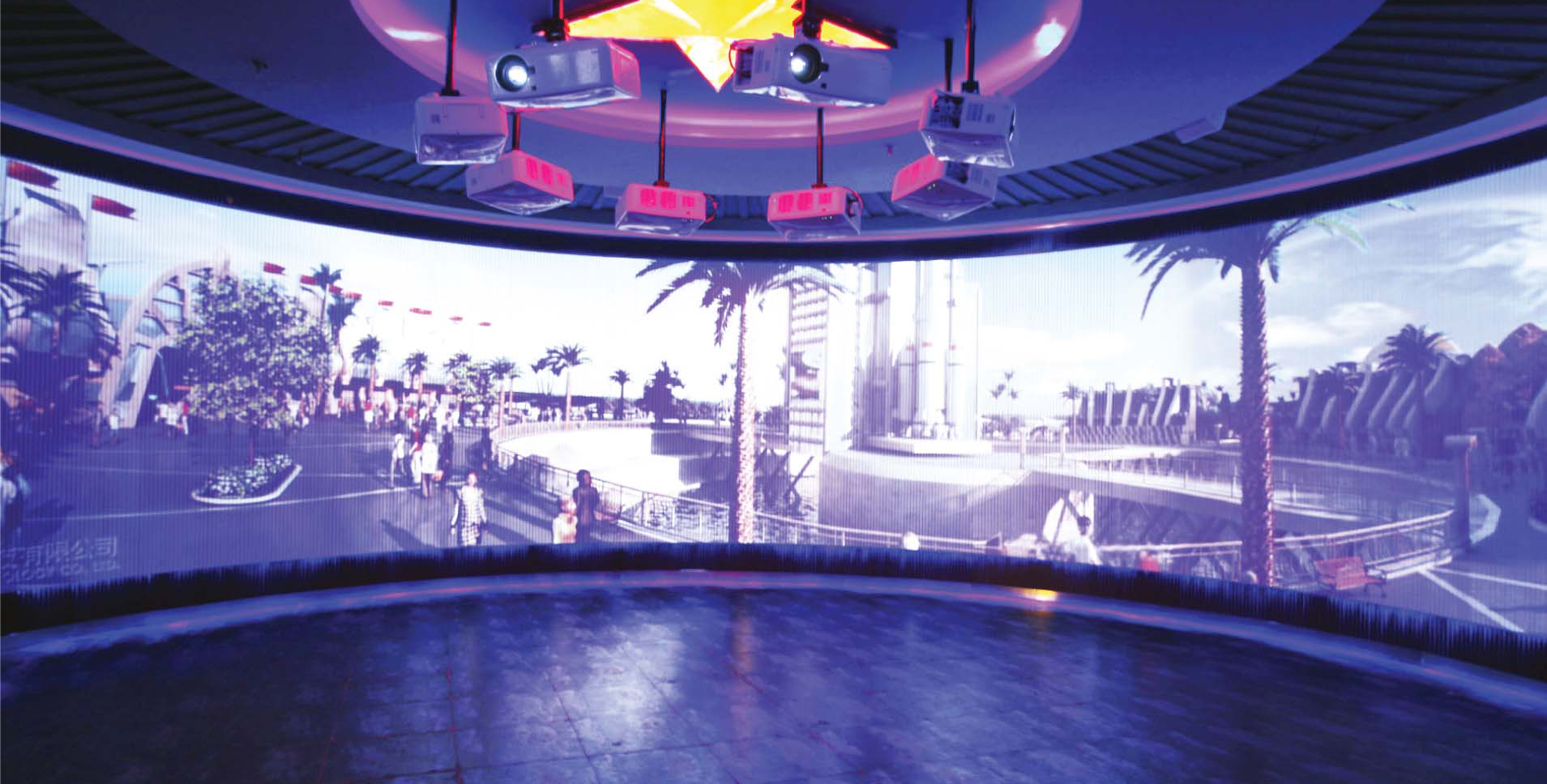

環幕立體投影系統
正是由于環幕屏幕的顯示半徑巨大和顯示特征導致了它的技術復雜性，通常一個完整的環幕投影系統需要有以下幾項強有力的核心技術做支撐：數字幾何矯正（即非線性失真矯正）技術、多通道視景同步控制技術、數字圖像邊緣融合技術，才能成功地將三維圖形計算機生成的實時三維數字影像、實時同步地輸出并顯示在一個具有一定半徑和弧度的巨幅環形投影屏幕上，從而形成一個具有極高分辨率的、無任何變形失真的數字三維立體影像。
多通道幾何校正模塊：環幕投影系統中，環幕拼接是個關鍵性步驟。由于柱面投影的特殊性，在沒有曲面矯正的情況下，無法保證兩個投影畫面的完全重合。CGRUBY的曲面矯正模塊，可以使得投影機投影在任何曲面上，都可以經過矯正以獲得一個正規的圖象。結合其他技術模塊，將多通道融合工作在PC端完成。本套系統屬于自主知識產權。
多通道融合拼接技術：多通道顯示技術就是采用多組投影系統組合而成的，它比單通道投影系統具備更大的顯示尺寸、更寬的視野、更多的顯示內容、更高的顯示分辨率以及更具沖擊力和沉浸感的視覺效果。相對采用硬件融合劑，CGRUBY軟件融合體系，故障率更低，維護安裝方便、節能。CGRUBY軟件內核性能卓越，采用優化算法，極大的減少了計算處理數據量，節約了大量的CPU資源，減少了內存的占用，CGRUBY軟件開發方集合國內一流圖像圖像開發工程師從制定計劃、需求分析、軟件設計、程序編制、測試及運行維護，自購研發設備與國內外圖形圖像源代碼，歷時2年反復檢算，測試，終于研發成功的自主知識產權的多通道融合拼接技術，目前此項技術處于國內領先水平。
CGRUBY中央控制：中控，也就是中央控制器，也稱為集中控制器。集成了8路紅外遙控接口,6路RS-232/422/485控制接口、8路數字IO控制接口、8路+12V弱繼電器接口、二路RS-485網絡接口等。并在此技術上采用了自創的CGRUBY程序匯編改裝模塊，將各路信號穩定的集成在了中央控制系統內，并添加了信號增強，加密功能。此項技術目前在國內外屬于領先水平可廣泛應用在各項系統集成中央控制工程領域中，投入相關高級程序人員。選用團隊為產學研一體的高新科技研發團隊。
CGRUBY多通道播放系統：拋棄了過去那種使用價格昂貴的多頭顯卡進行多通道計算，進而采用具有極高性價比的多主機聯網方式，不僅使得整個系統的運算能力獲得大幅度提升，而且系統價格也大幅下降。經測試，采用我公司的設計方案，其三維運算能力是多頭顯卡方案的 5 倍以上。此套集成系統開發過程2年，聯合國內圖形圖像尖端院校與研發機構，集合國內一線研發實力共同打造的多通道播放系統。
